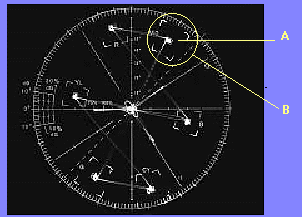

utilizando como fonte uma imagem do tipo color bars permite identificar e corrigir problemas com a mesma, relacionados a cores. Cada cor presente na imagem do color bars (amarelo, ciano, verde, magenta, vermelho e azul) é mostrada através de um ponto luminoso distribuído ao longo de uma circunferência, como o apontado por 'A' na figura abaixo. Quando as cores da imagem do vídeo estão corretamente ajustadas, estes pontos devem-se situar dentro dos quadrados distribuídos ao longo da circunferência. Na figura abaixo, 'B' mostra um destes quadrados, com seus cantos delimitados.

Quanto maior a intensidade de determinado componente de cor, mais distante do centro da imagem estará o ponto luminoso, até atingir o ponto correto, dentro da área do quadrado correspondente. A variação na forma do desenho permite medir e calibrar a reprodução de cores e efetuar diversas aferições e testes sobre o sinal de vídeo, assim como efetuar comparações (o sinal obtido diretamente da fonte e o obtido após ter sido gravado / reproduzido por determinado equipamento). Nesta comparação, também pode ser observado que quanto melhor o formato de vídeo, mais os dois resultados se aproximarão.

Alguns problemas apontados na análise podem ser corrigidos pelo TBC e pelo corretor de cores.

A parte de brilho da imagem é ajustada com outro aparelho, o monitor de forma de onda.
